1. Semikonduktor tipe-n
Semikonduktor tipe-n dapat dibuat dengan menambahkan sejumlah kecil atom pengotor pentavalen (antimony, phosphorus atau arsenic) pada silikon murni. Atom-atom pengotor (dopan) ini mempunyai lima elektron valensi sehingga secara efektif memilikimuatan sebesar +5q. Saat sebuah atom pentavalen menempati posisi atom silicon dalam kisi kristal, hanya empat elektron valensi yang dapat membentuk ikatan kovalen lengkap, dan tersisa sebuah elektron yang tidak berpasangan (lihat Gambar 1). Dengan adanya energi thermal yang kecil saja, sisa elektron ini akan menjadi electron bebas dan siap menjadi pembawa muatan dalam proses hantaran listrik. Material yang dihasilkan dari proses pengotoran ini disebut semikonduktor tipe-n karena menghasilkan pembawa muatan negatif dari kristal yang netral. Karena atom pengotor memberikan elektron, maka atom pengotor ini disebut sebagai atom donor.
Gambar1 a) Struktur kristal silikon dengan sebuah atom pengotor valensi lima menggantikan posisi salah satu atom silikon b) Struktur pipa energi semikonduktor tipe-n perhatikan letak tingkat energi atom donor.
2. Semikonduktor tipe-p
Dengan cara yang sama seperti pada semikonduktor tipe-n, semikonduktor tipe-p dapat dibuat dengan menambahkan sejumlah kecif atom pengotor trivalen (aluminium, boron, galium atau indium) pada semikonduktor murni, misalnya silikon murni. Atom-atom pengotor (dopan) ini mempunyai tiga elektron valensi sehingga secara efektif hanya dapat membentuk tiga ikatan kovalen. Saat sebuah atom trivalen menempati posisi atom silikon dalam kisi kristal, terbentuk tigaikatan kovalen lengkap, dan tersisa sebuah muatan positif dari atom silikon yang tidak berpasangan (lihat Gambar 2) yang disebut lubang (hole). Material yang dihasilkan dari proses pengotoran ini disebut semikonduktor tipe-p karena menghasilkan pembawa muatan negatif pada kristal yang netral. Karena atom pengotor menerima elektron, maka atom pengotor ini disebut sebagai atom aseptor (acceptor). Secara skematik semikonduktor tipe-p digambarkan seperti terlihat pada Gambar2 berikut

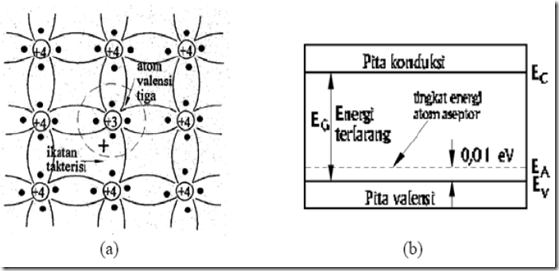

Gambar2 a) Struktur kristal silikon dengan sebuah atom pengotor valensi tiga menggantikan posisi salah satu atom silikon b) Struktur pita energi semikonduktor tipe-p perhatikan letak tingkat energi atom aseptor
